M1卡如房卡、电梯卡、门禁卡、考勤卡、消费卡、员工卡、图书借阅

智能一卡通系统设备清单

系统分类 设备名称 型号/规格 一、智能一卡通管理中心 发卡器（支持IC卡） DAIC-MJ-FKQ 人脸采集摄像机 - 调试卡 M1 智能一卡通软件 DAIC-MJ-SF 二、出入口闸机系统 速通门（两边道） DAIC-TD-DJX 速通门（中间道） DAIC-TD-SJX 摆臂 DAIC-TD-BB PLC（带智能派梯） DAIC-TD-PLC 远程遥控器 DAIC-TD-YK 远程遥控发射器 DAIC-TD-YKF 三、计次消费系统 三辊闸（两边道） DAIC-TD-SGZ 三辊闸（中间道） DAIC-TD-SGZ 通道控制板 DAIC-TD-GZ 消费机（带继电器输出） DAIC-TD-PLC 四、智能门禁系统 人脸识别门禁一体机（闸机款+立柱） DAIC-MJ-RL 门禁电源 DAIC-MJ-P 门禁控制器 DAIC-MJ-2MB 门禁读卡器 DAIC-MJ-RW 五、梯控管理系统 梯控主板 DAIC-DT-16MB 扩展板 DAIC-DT-K 机箱电源 DAIC-DT-JXDY 人脸识别读头 DAIC-TD-AI IC卡读卡器 DAIC-TD-RW 六、停车场管理系统 道闸 DAIC-TC-DZ 车牌识别一体机 DAIC-TC-YTJ 交换机 - 车牌管理软件 DAIC-TC-SF 电脑（岗亭） - 关键优化说明：

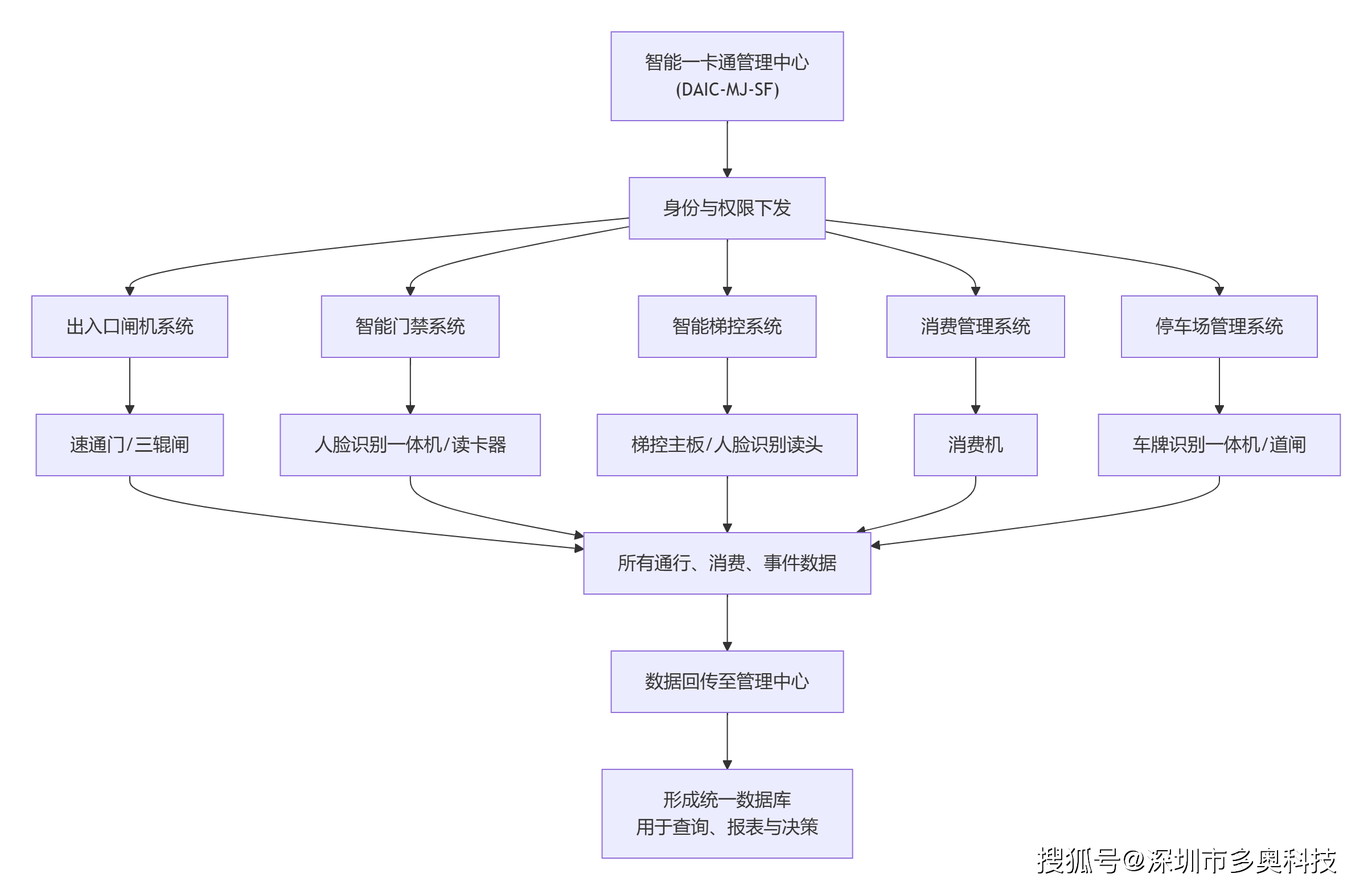

flowchart TD

A["智能一卡通管理中心<br>(DAIC-MJ-SF)"]

A --> B["身份与权限下发"]

B --> C1[出入口闸机系统]

B --> C2[智能门禁系统]

B --> C3[智能梯控系统]

B --> C4[消费管理系统]

B --> C5[停车场管理系统]

C1 --> D1[速通门/三辊闸]

C2 --> D2[人脸识别一体机/读卡器]

C3 --> D3[梯控主板/人脸识别读头]

C4 --> D4[消费机]

C5 --> D5[车牌识别一体机/道闸]

D1 & D2 & D3 & D4 & D5 --> E["所有通行、消费、事件数据"]

E --> F["数据回传至管理中心"]

F --> G["形成统一数据库<br>用于查询、报表与决策"]

下面详解清单内容：

一、系统管理中心核心组件

1. 发卡器 DAIC-MJ-FKQ

• 功能：IC/CPU卡初始化、密钥写入、权限绑定
• 技术参数：
• 支持协议：ISO14443A/B
• 发卡速度：≤0.5秒/张
• 兼容卡型：Mifare S50/S70、CPU卡
• 操作流程：
• mermaid
• graph LR A[卡放置] --> B[自动读UID] B --> C[加密写入权限] C --> D[验证数据完整性]

1. 人脸采集摄像机

• 技术规格（AI人脸识别）：
• 分辨率：≥200万像素
• 活体检测：3D结构光防伪
• 采集速度：<1秒
• 工作温度：-30℃~60℃

1. 管理软件 DAIC-YKT-SOFT

• 核心功能：
• 模块 功能描述 权限引擎 支持时空权限（如电梯分时段控） 人脸库管理 支持20万级底库秒级检索 财务对账 消费/停车费自动稽核 部署要求：Windows Server+SQL Server集群

二、子系统关键设备详解

1. 出入口闸机系统

• 主控制器 DAIC-MJ-2MB（门禁控制器）
• 门区控制：2门独立管控
• 存储能力：
• 脱机记录：6.1万条
• 黑名单：1.4万条
• EEPROM掉电保护＞10年
• 人脸闸机头 DAIC-TD-RLRW
• 7寸IPS屏（800*1280）
• 韦根34协议扩展接口

2. 计次消费系统

• 消费终端 DAIC-XF-SKQ
• 交易速度：<0.3秒
• 双模式：
• 在线：实时扣费
• 离线：存储5万笔记录
• 防护等级：IP65（防油污设计）

3. 智能门禁系统

• 门禁控制器 DAIC-MJ-MB
• 通信方式：TCP/IP+RS485双链路
• 扩展能力：通过DAIC-MJ-IO板接16个读头
• 智能锁 DAIC-MJ-S
• 供电：12V DC/3A
• 开锁方式：
• 电磁锁：≤280kg保持力
• 电插锁：±15°安装容差

4. 梯控系统（电梯门禁）

• 核心硬件架构：
• plaintext
• 梯控主板 DAIC-DT-DCMB │ ├─扩展板 DAIC-DT-K → 支持32层控制 ├─读卡模组 DAIC-DT-CRW → 双频13.56MHz/125KHz └─红外读头 DAIC-DT-IRW → 感应距离5-15cm

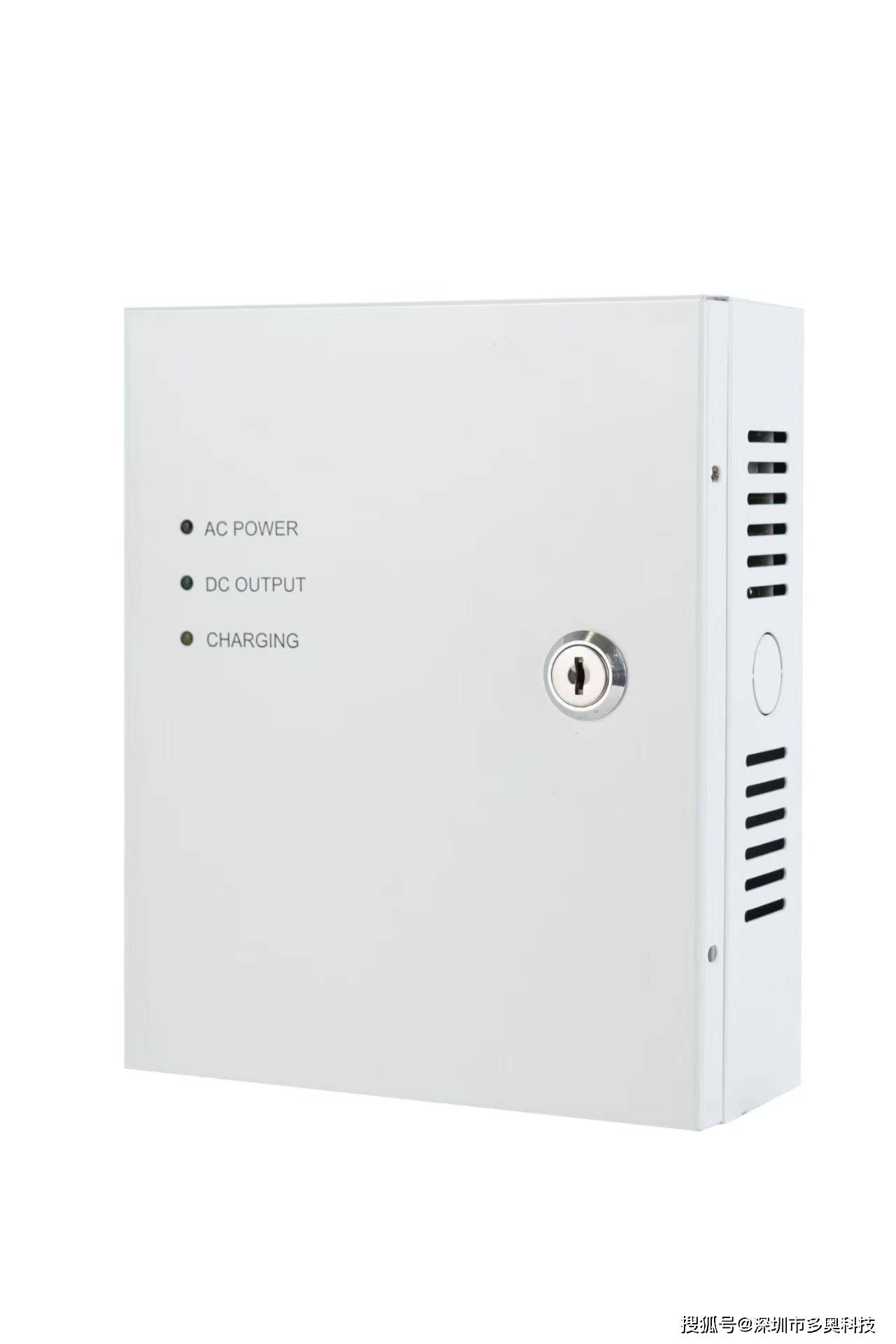

• 电源方案 DAIC-DT-Dp：
• 输入：AC220V
• 输出：DC12V/10A
• 过载保护：150%

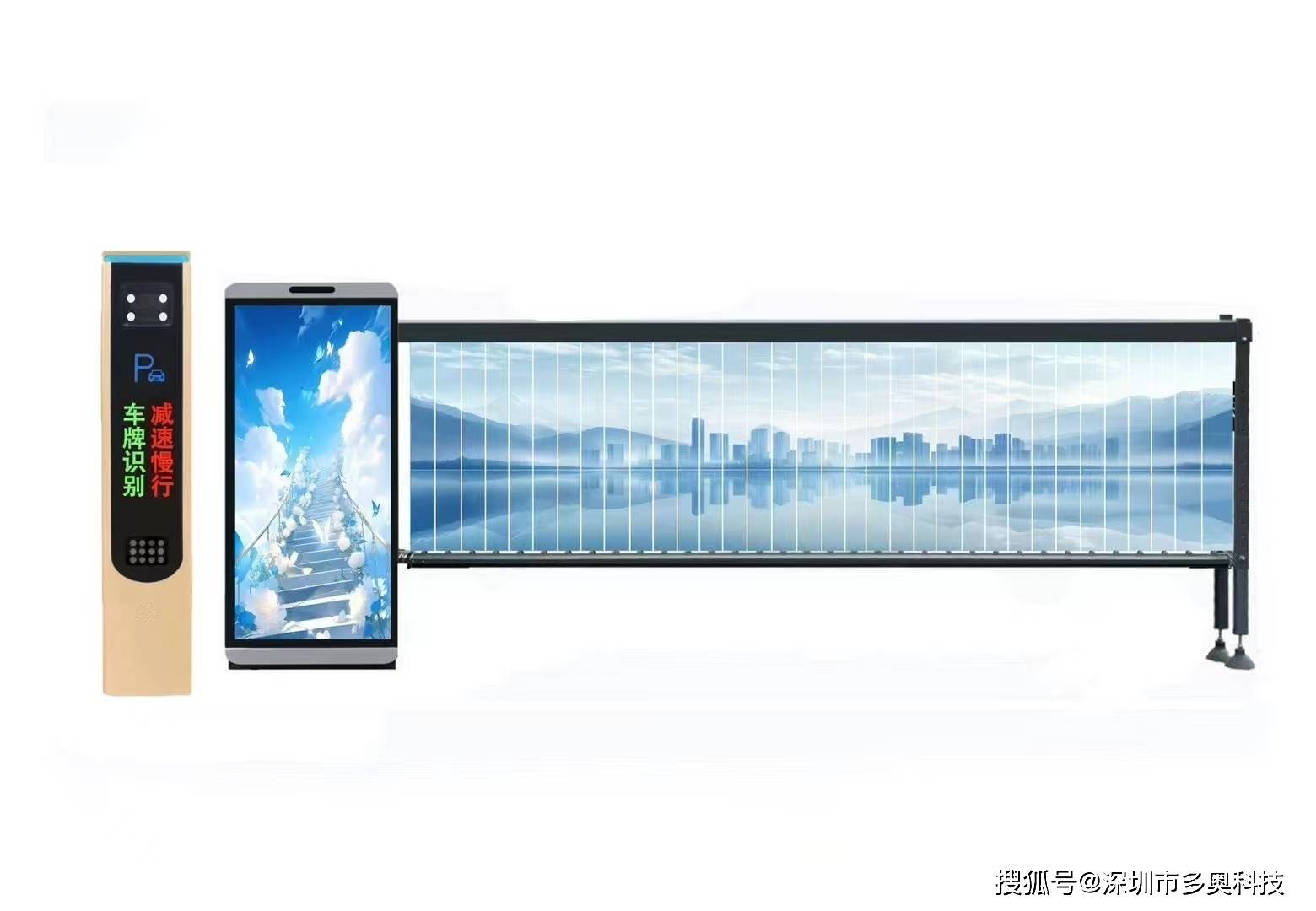

5. 停车场系统

• 车牌识别相机
• 识别率：＞99%（夜间红外补光）
• 触发方式：
• 视频流检测
• 地感线圈触发
• 支付终端
• 支持聚合支付：ETC/微信/无感支付

三、采购与实施要点

1. 购买渠道

• 直接找硬件，软件，平台自主研发生产销售的 如：多奥
• 特殊设备（如梯控主板）需提供资质

1. 安装规范

• 读卡器距地高度：1.2m±0.1m
• 电源独立布线：RVVP2*1.0屏蔽电缆
• 消防联动：门禁强制释放信号接入消防系统

1. 调试流程
2. mermaid
3. sequenceDiagram 管理中心->>设备： 下发初始密钥 设备-->>管理中心： 返回设备SN码 管理中心->>数据库： 建立设备-位置映射 用户->>读卡器： 首次刷卡 读卡器->>服务器： 激活权限

四、软件操作示例（DAIC-YKT-SOFT）

权限分配流程：

1. 进入【人员管理】→ 导入人脸/卡号
2. 在【权限策略】中绑定：

• 门禁点（如研发实验室）
• 时段（如工作日8:00-20:00）
• 电梯楼层（如仅开放1-15层）

1. 策略下发至控制器：支持增量更新（仅传输变更数据）

注：所有子系统数据通过 ODBC标准接口 对接第三方平台
